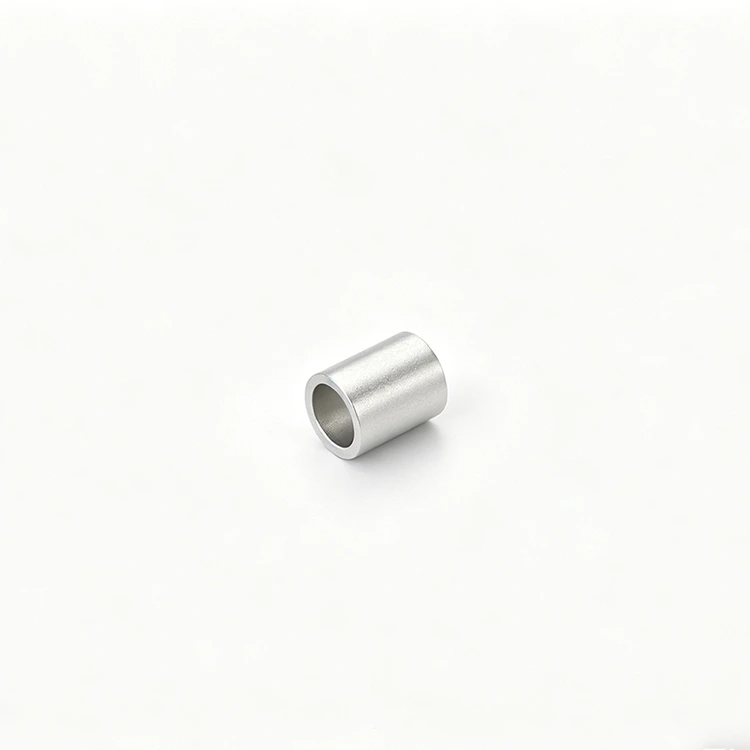

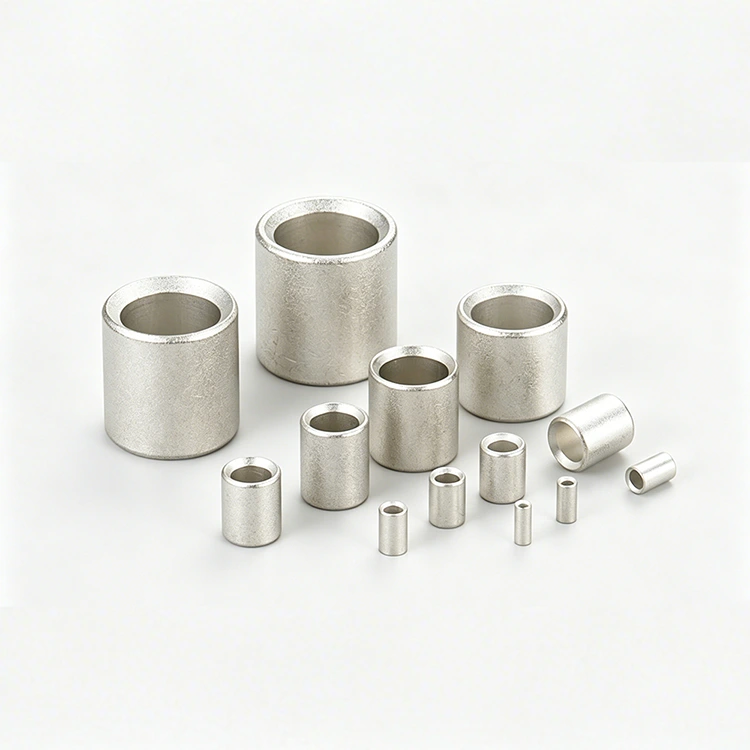

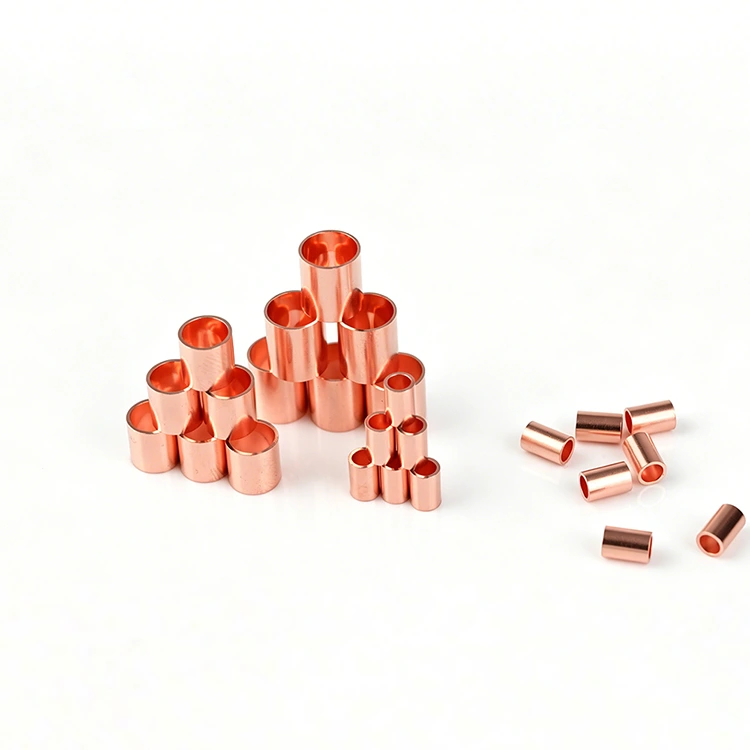

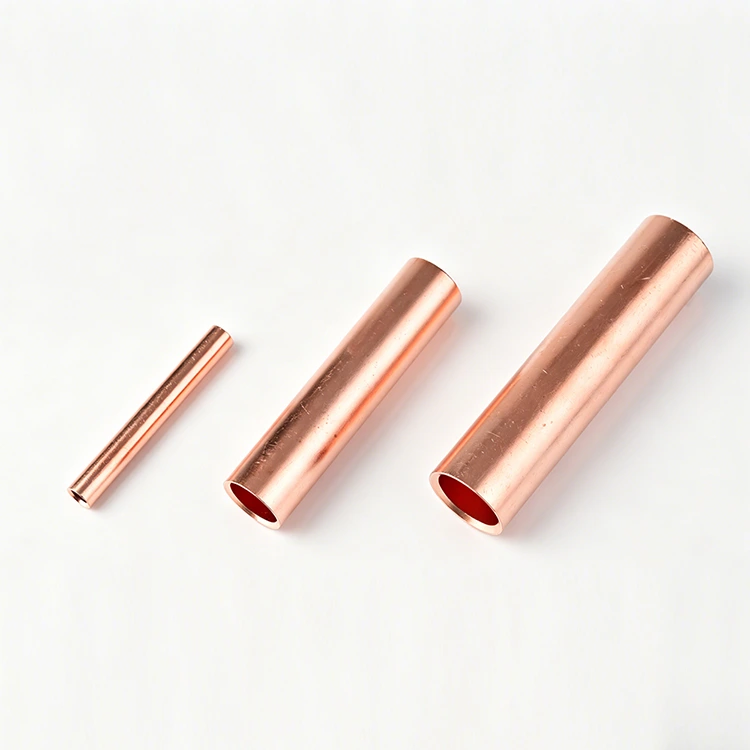

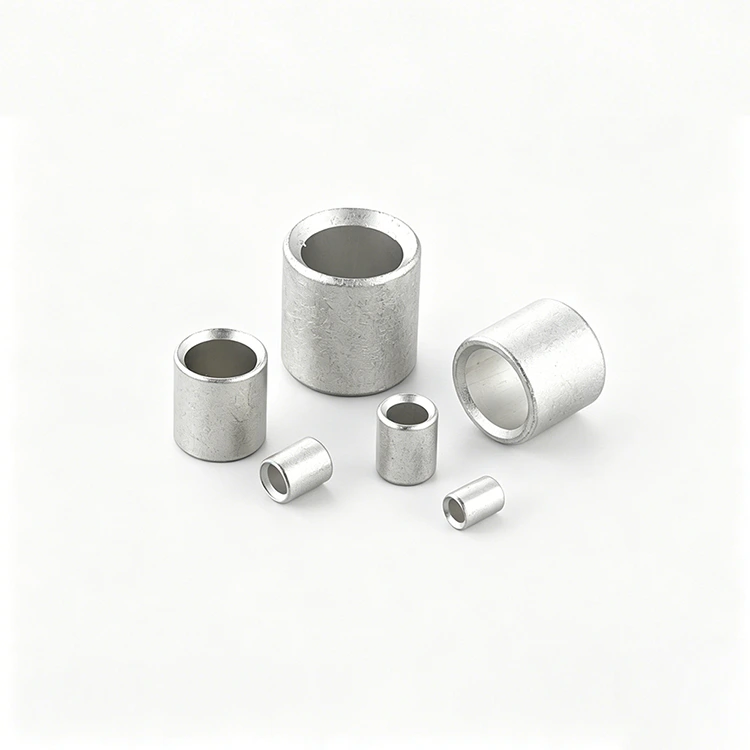

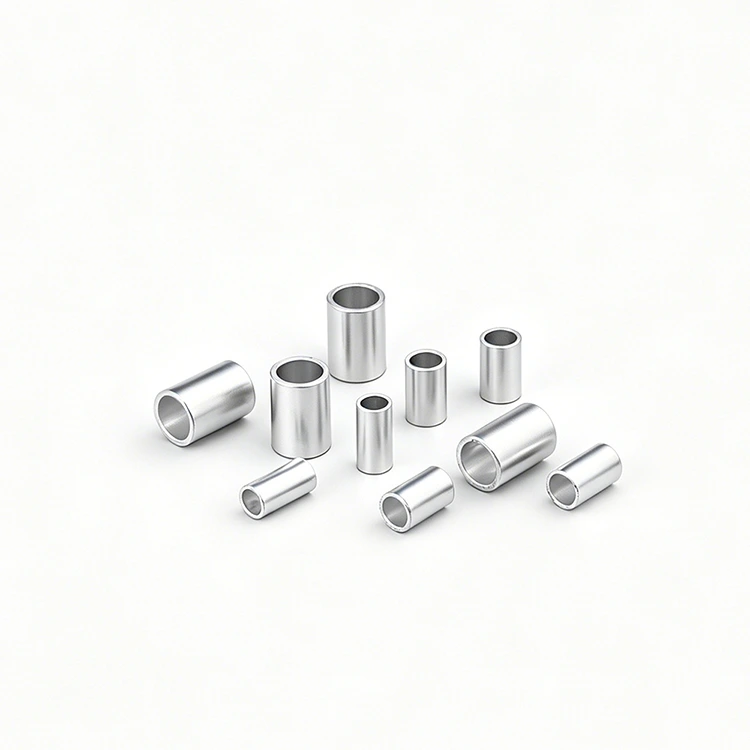

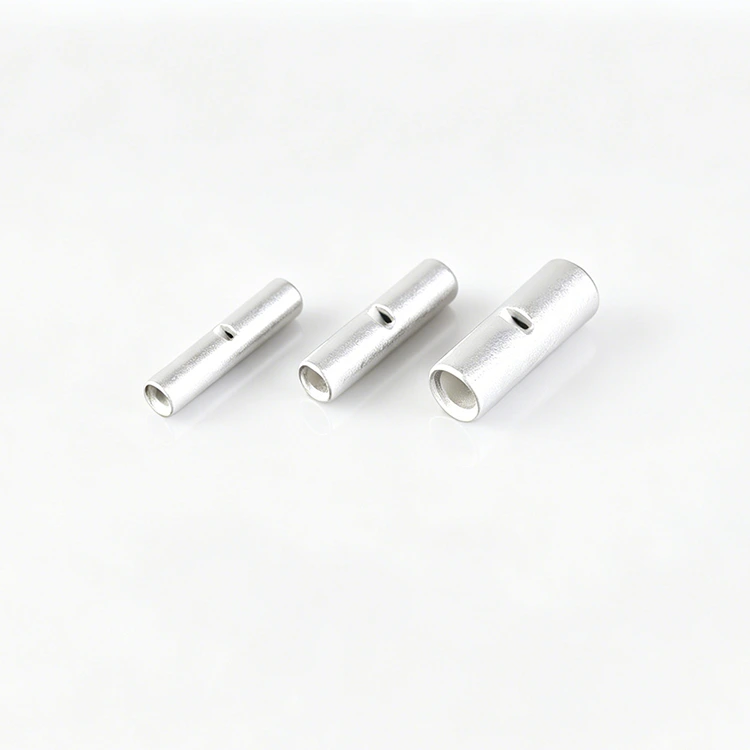

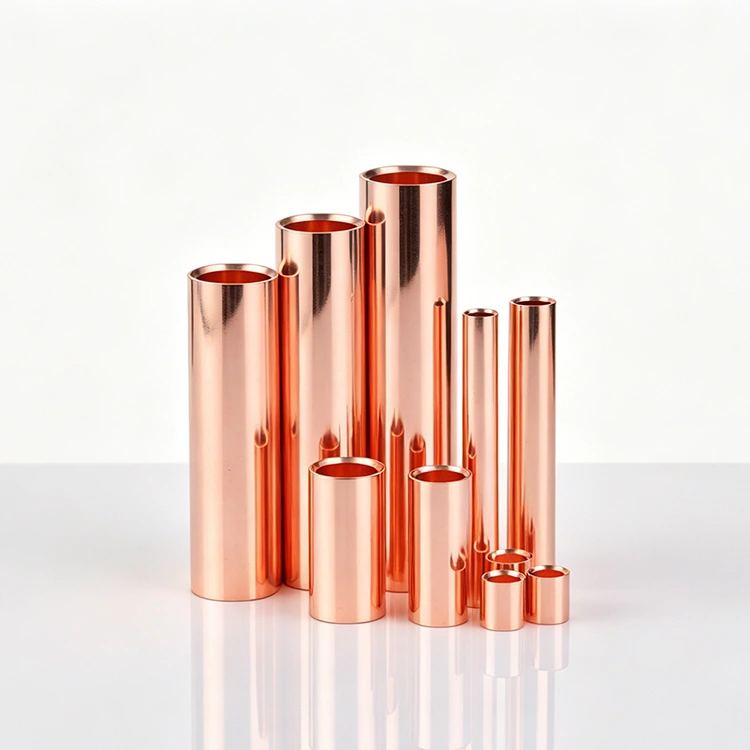

Højstrøm Rød Kobber Butt Terminal

Højkvalitets højstrøms rød kobberstødterminal tilbydes af den kinesiske producent Zenko. Den fungerer som professionelle kobberstik, der er skræddersyet til nye energiscenarier. Fremstillet af kobbermateriale med høj renhed og høj ledningsevne er de perfekt anvendelige til fotovoltaik, energilagring og nye energikøretøjsledningssystemer. Ved at vedtage en letvægtsstruktur for at spare installationsplads dækker produktet et komplet størrelsesområde og understøtter tilpassede specifikationer. Med fast krympeydelse og stabil elektrisk kontakt opfylder den fuldt ud højstrømsforbindelseskravene for forskelligt nyt energiudstyr.

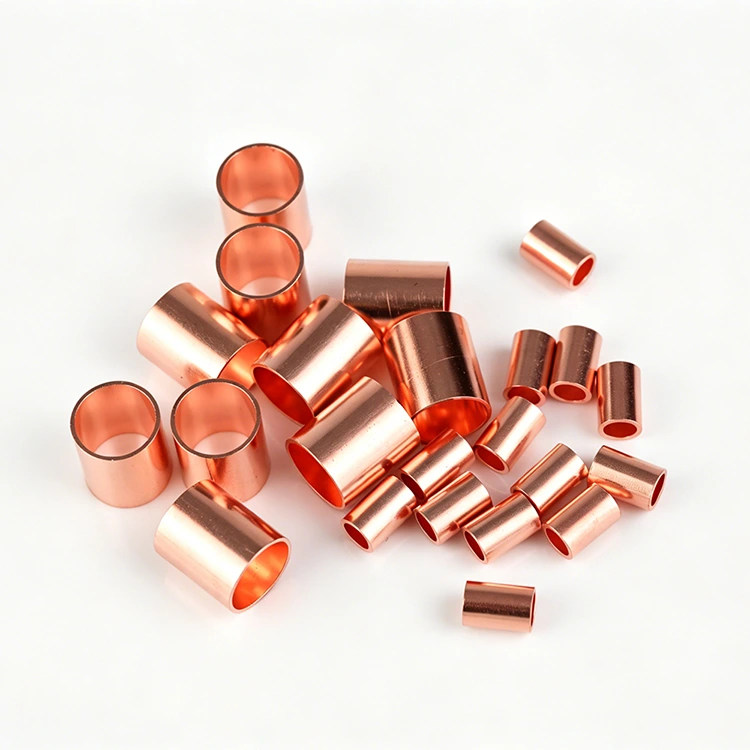

Hvad er en højstrøms rød kobberstødterminal?

Zenko Factorys højstrøms røde kobber-butt-terminaler er professionel kvalitet, kraftige kobberkonnektorer konstrueret til både marine og nye energianvendelser. Fremstillet af rødt kobber med høj renhed og høj ledningsevne med avanceret antioxidationsbehandling, tilbyder disse terminaler enestående modstandsdygtighed over for fugt og saltsprøjtning, stabil elektrisk kontakt og lav varmeudvikling under højstrømsbelastninger. De er designet til at overholde energiindustriens standarder og leverer sikre, vibrationsbestandige krympede forbindelser, der forbliver tætte uden at løsne sig, hvilket gør dem ideelle til sikre og pålidelige linjeforbindelser i barske miljøer.

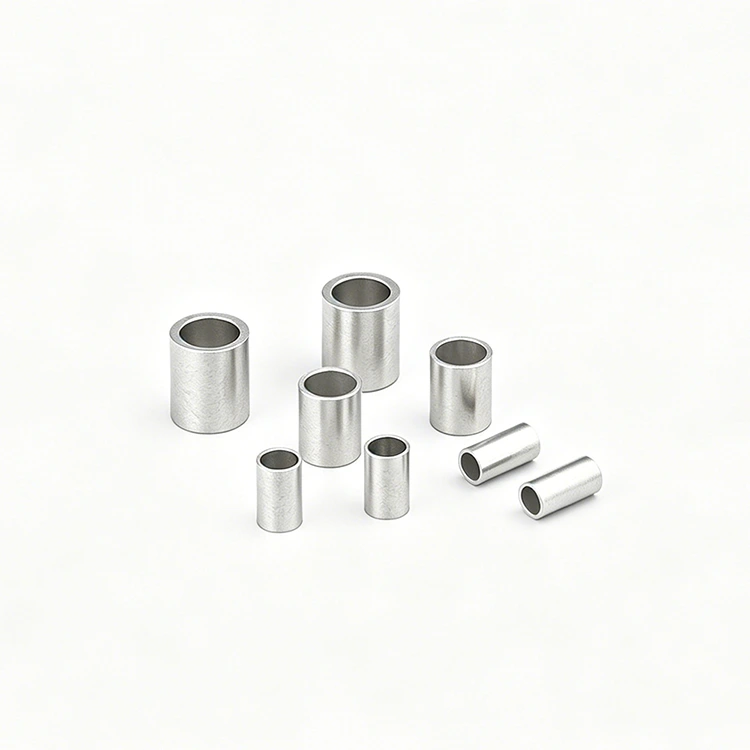

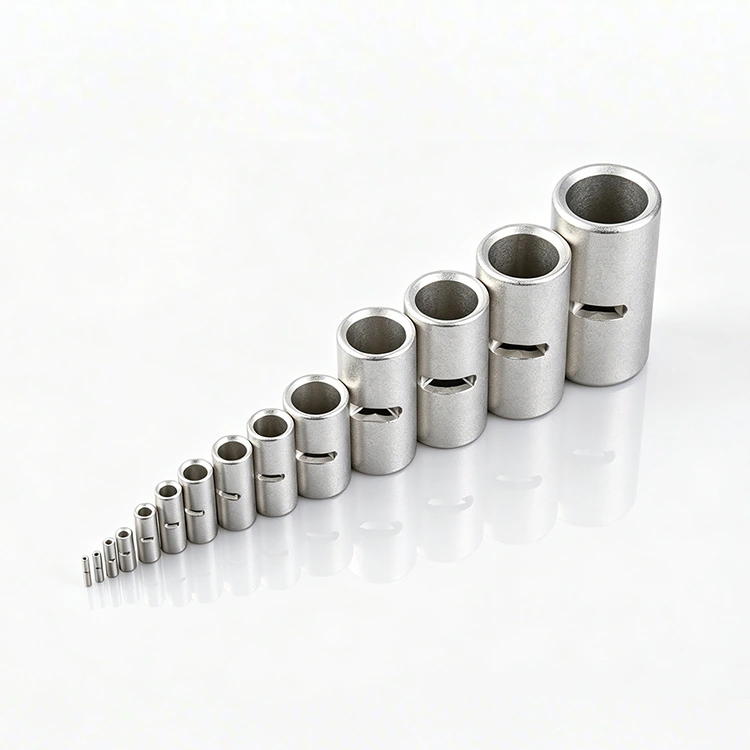

Ikke-isoleret endestik (Størrelser kan tilpasses)
Materiale: Rød kobber (C1100/C1220)
ITEN NR.	Dimension (mm)				Kabelstørrelse
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3.5T	15	5	3	0.95	2,5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

Nøglefunktioner og fordele

● Højstrøms rød kobberkonstruktion: Fremstillet af 99,9 % rent rødt kobber med høj ledningsevne, hvilket sikrer lav varmeudvikling og effektiv kraftoverførsel under tunge belastninger.

● Marine-Grade Protection: Professionel antioxidations- og passiveringsbehandling giver fremragende fugtsikker og salttågebestandighed, velegnet til marine distributionssystemer og barske industrielle miljøer.

● Ny energioptimeret: Skræddersyet til nye energiscenarier med høj efterspørgsel, herunder solcelleanlæg, energilagringsenheder og ledningssystemer til elektriske køretøjer.

● Sikker, vibrationsbestandig crimpning: Konsekvent crimp-ydelse sikrer permanente, tætte forbindelser, der ikke løsner sig under vibrationer eller termisk cykling.

● Pladsbesparende letvægtsdesign: Kompakt letvægtsstruktur sparer installationsplads, mens den bevarer robust mekanisk styrke.

● Fuld størrelsesområde og tilpasning: Komplet størrelsesområde tilgængeligt med understøttelse af brugerdefinerede specifikationer for at opfylde unikke projektkrav.

● Branchekompatibel ydeevne: Fremstillet til at opfylde energiindustriens standarder, hvilket giver stabil kontaktydelse og pålidelige kredsløbsforbindelser.

Tekniske specifikationer

● Materiale: Rødt kobber med høj renhed

● Overfladebehandling: Antioxidationspassivering (valgfri fortinning tilgængelig)

● Tilslutningstype: Kold crimpning (ingen svejsning nødvendig)

● Nominel strøm: Op til 600A (varierer efter størrelse)

● Driftstemperatur: -40°C til +125°C

● Saltspraymodstand: ≥ 72 timer (neutral saltspraytest)

● Modstå spænding: ≥ 2kV AC (iht. industristandarder)

● Trådområde: AWG 22 til AWG 2/0 (tilgængelige specialstørrelser)

Brede applikationer

● Marine distributionsskabe og elektriske systemer ombord

● Fotovoltaiske (PV) solenergisystemer

● Energilagringssystemer (ESS) og batteribanker

● Elektriske køretøjer (EV) og hybridbiler

● Industrielt højstrømsudstyr og elnet

● Automation kontrolpaneler og tunge maskiner

● Vindkraftproduktion og vedvarende energiprojekter

Installationsvejledning

1.Trådforberedelse: Fjern isolering fra ledningsenden, så den passer til terminallængden, og sørg for, at ingen tråde skæres eller beskadiges.

2.Indsættelse: Sæt den afisolerede ledning helt ind i terminalen, indtil den når enden af ​​cylinderen.

3.Crimping: Brug et højkvalitets, størrelsesmatchet crimpværktøj til at påføre ensartet tryk på terminaltromlen.

4. Inspektion: Træk forsigtigt i ledningen for at kontrollere, at forbindelsen er sikker uden glidning eller bevægelse.

5.Isolering: Dæk den krympede samling med varmekrympeslange eller elektrisk tape for at beskytte mod fugt, korrosion og kortslutninger.

Kvalitetssikring

Alle Zenko højstrømsterminaler af rød kobber gennemgår streng kvalitetskontroltest, herunder:

● Råvaresammensætning og konduktivitetstest

● Saltspray- og korrosionsbestandighedstest

● Test af højstrømsbelastning og varmeudvikling

● Mekanisk udtræksstyrke og vibrationstest

● Dimensionsnøjagtighed og inspektion af crimp-ydelse

Zenko Factory har forpligtet sig til at levere pålidelige, højstrøms røde kobberterminaler, der opfylder de mest krævende marine, industrielle og nye energikrav.
