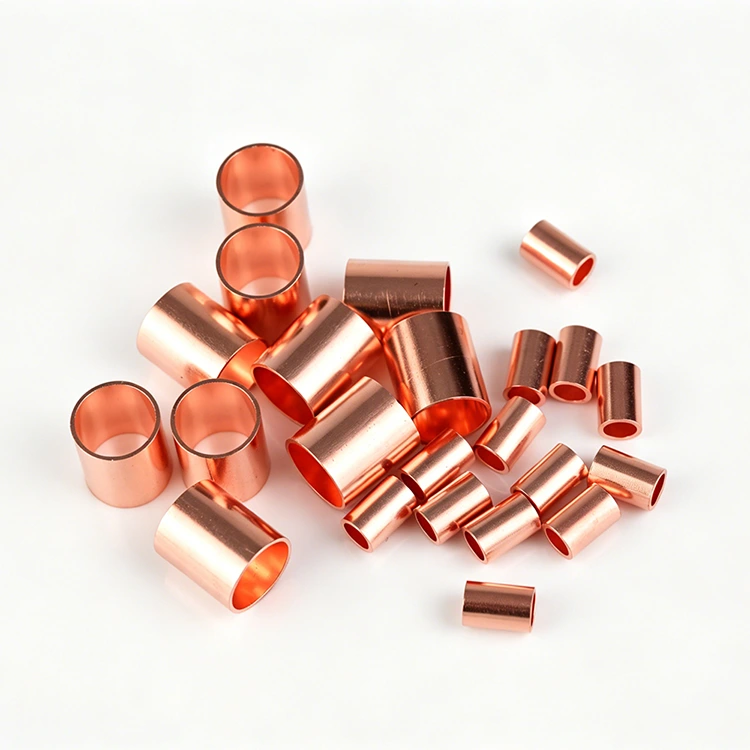

Kobber Butt Terminal

Køb kvalitets kobberstødterminal fra Zenko Factory i Kina. De er kobberstikforbindelser af marinekvalitet fremstillet af kobber med høj renhed med professionel antioxidationsbehandling. Med fremragende modstandsdygtighed over for fugt og saltsprøjtning er de velegnede til marine distributionsskabe og elnetsystemer. I overensstemmelse med strømindustriens standarder opretholder terminalerne stabil kontaktydeevne uden at løsne sig efter krympning og genererer lav varmeydelse, hvilket sikrer sikre, stabile og pålidelige kredsløbsforbindelser.

Produktoversigt

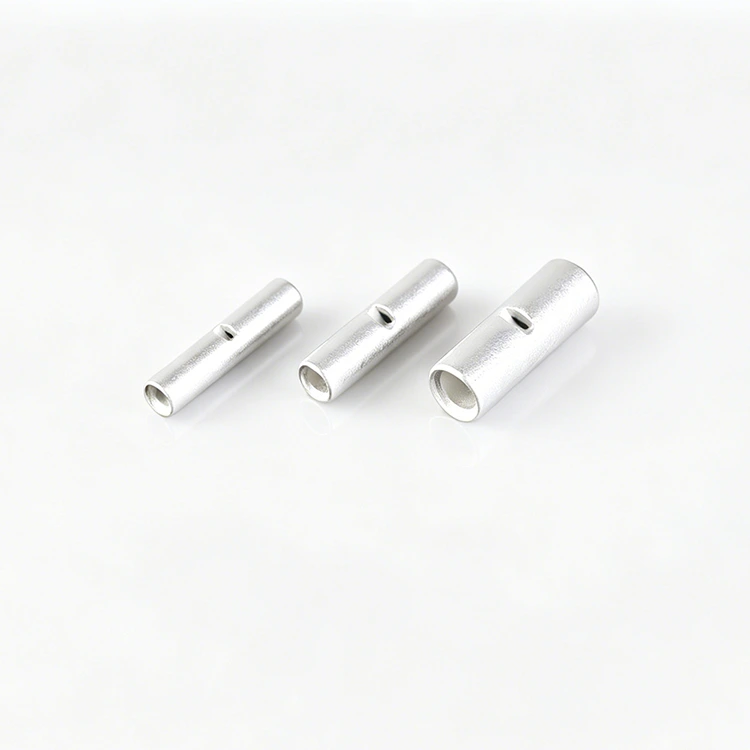

Zenko Copper Butt Terminals er højtydende, kraftige elektriske konnektorer, specielt designet til sikker og pålidelig ledningsforbindelse i industrielle og marine miljøer. Fremstillet af højrent rødt kobber med professionel anti-oxidationspassiveringsbehandling, fortykket rørvæg, god trykmodstand og fremragende elektrisk ledningsevne.Kobber Butt Terminals Udbredt i distributionspaneler og elektriske motorstyringssystemer til marinemotorer.

Nøglefunktioner

● Fremstillet af 99,9% rødt kobber med høj renhed, lav varme og høj ledningsevne

● Fortykket sømløst rørdesign, høj trykmodstand og stærk udtræksstyrke

● Graterfri indervæg, ingen beskadigelse af trådkernen ved indføring

● Kold krympeforbindelse, ingen svejsning nødvendig, nem og hurtig installation

● Antioxidations- og saltspraybestandig, velegnet til barske havmiljøer

● Strengt fremstillet i henhold til internationale elektriske industristandarder

Tekniske parametre

● Materiale: T2 højrent rødt kobber

● Overfladebehandling: Fortinnet / Bar kobber valgfri

● Tilslutningstype: Kold crimpning

● Trådmåler: AWG22-AWG4, tilpasset tilgængelig

● Arbejdstemperatur: -40℃ ~ +125℃

● Saltspraymodstand: ≥48 timer

● Modstå spænding: ≥2kV AC

Ansøgningsomfang

● Marine distributionsskab og skibs elektriske system

● Industrimotorer, generatorer og kontrolpanel

● Strømfordelingsskab, koblingsskab, automationsudstyr

● Solenergi, vindenergi nyt energisystem

● Tungt industrielt lednings- og elnetprojekt

● Automationsstyring og elektrisk maskinudstyr

Installationsvejledning

1.Strip ledningsisoleringen til passende længde, hold ledningskernen komplet.

2. Sæt ledningen helt ind i terminalen.

3. Brug professionelt krympeværktøj til at krympe tæt.

4. Træk let i tråden for at kontrollere fastheden.

5. Brug varmekrympeslange til isolering og korrosionsbeskyttelse.

Kvalitetssikring

Zenko-fabrikkens All Copper Butt Terminals består råmaterialetest, saltspraytest, højspændingstest, trækstyrketest og dimensionsinspektion. Stabil kvalitet, pålidelig ydeevne, Zenko fabrik understøtter bulk engros og tilpasning.

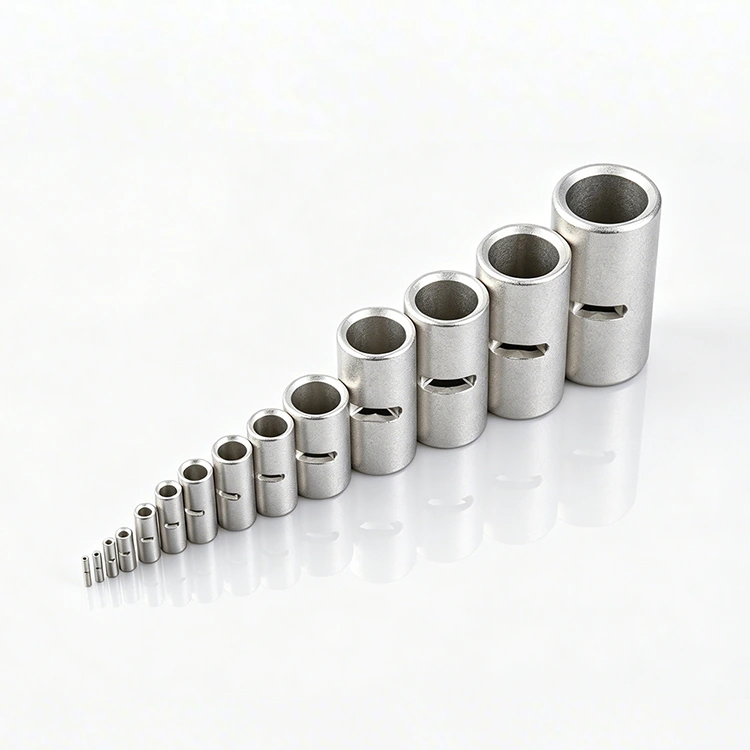

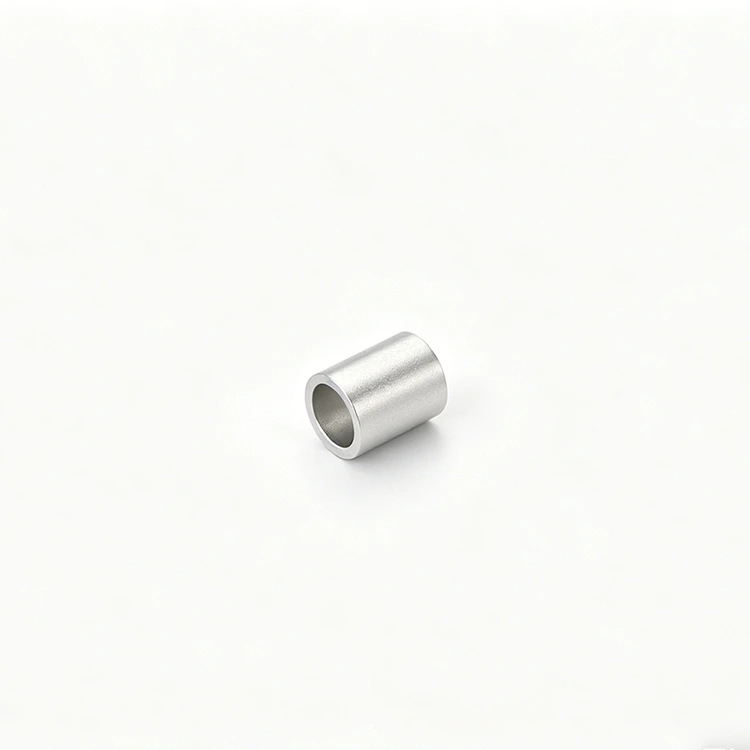

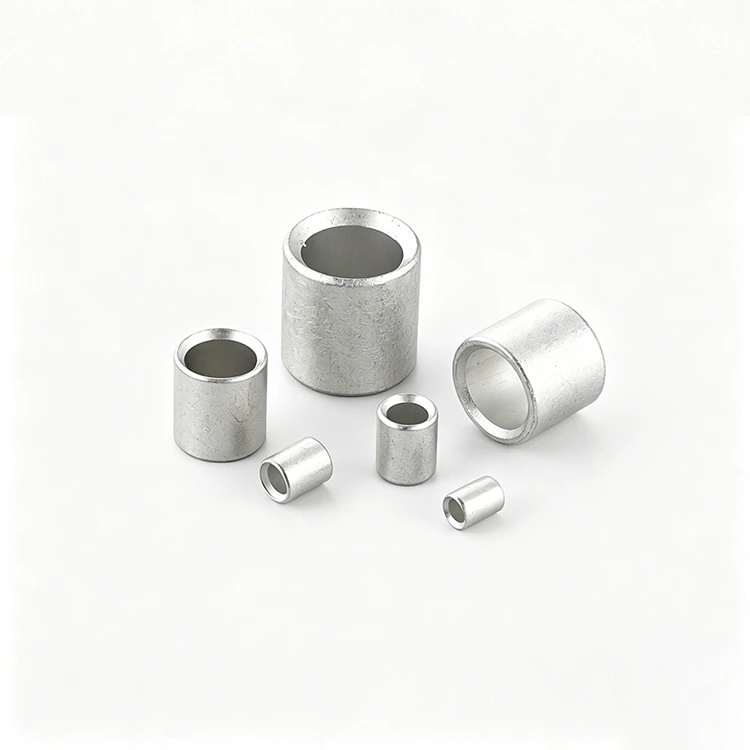

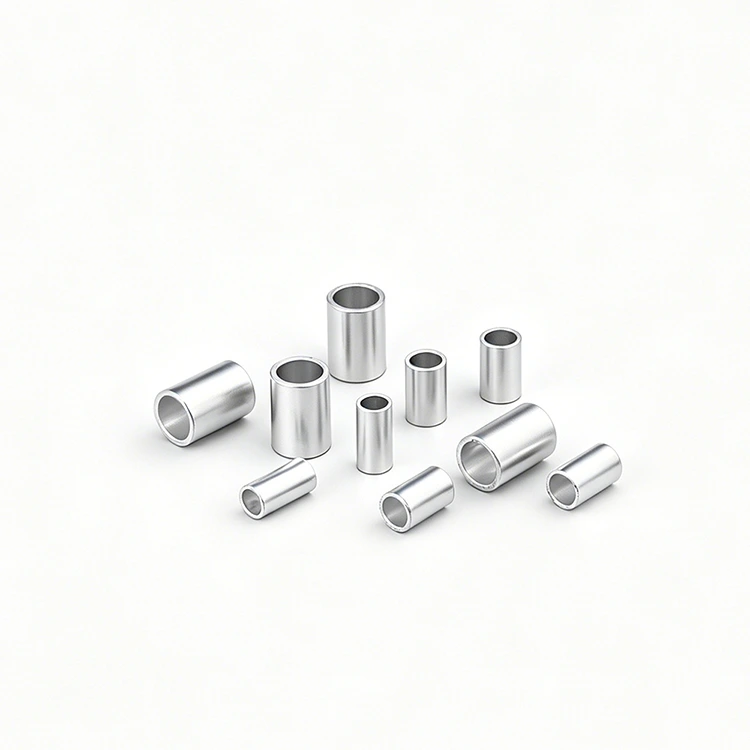

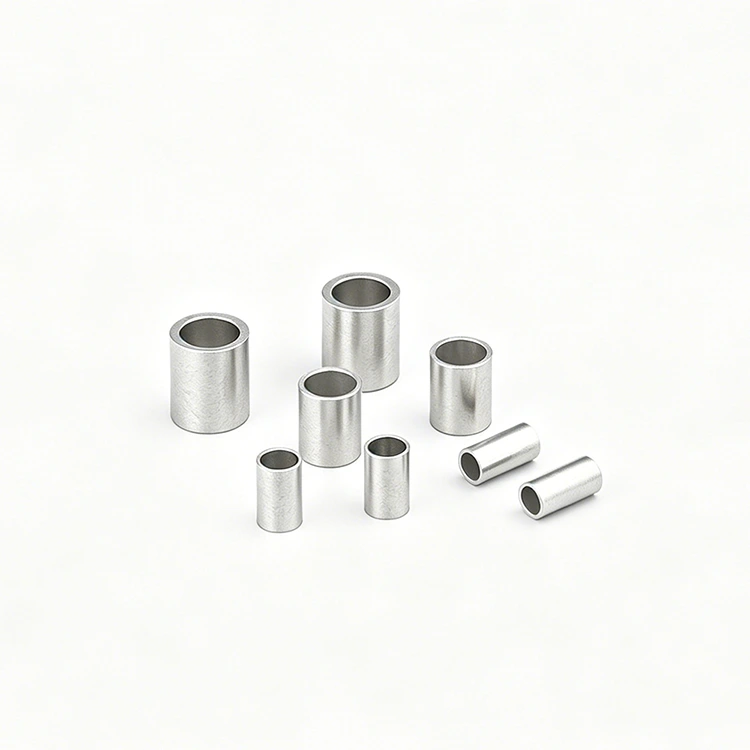

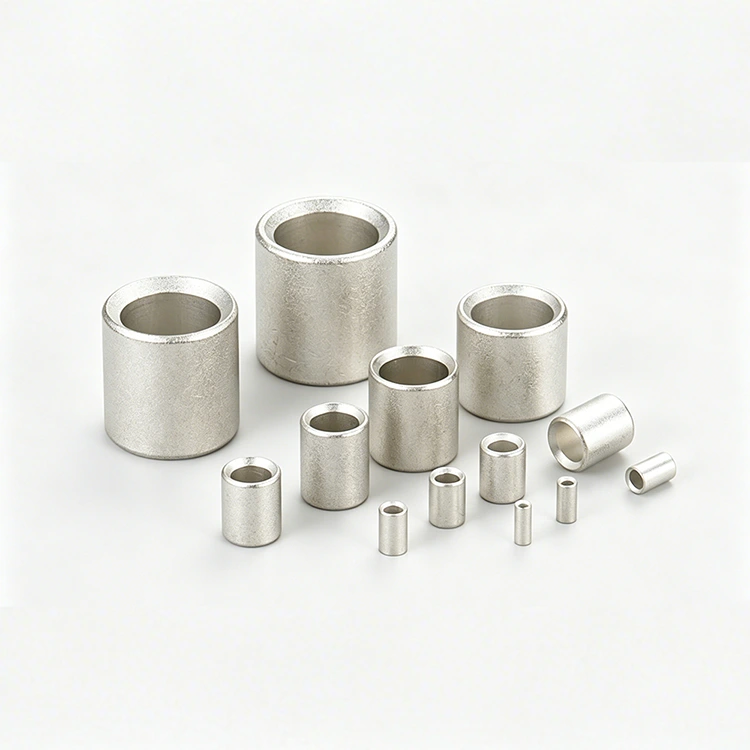

Ikke-isoleret endestik (Størrelser kan tilpasses)
Materiale: Rød kobber (C1100/C1220)
ITEN NR.	Dimension (mm)				Kabelstørrelse
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3.5T	15	5	3	0.95	2,5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350
