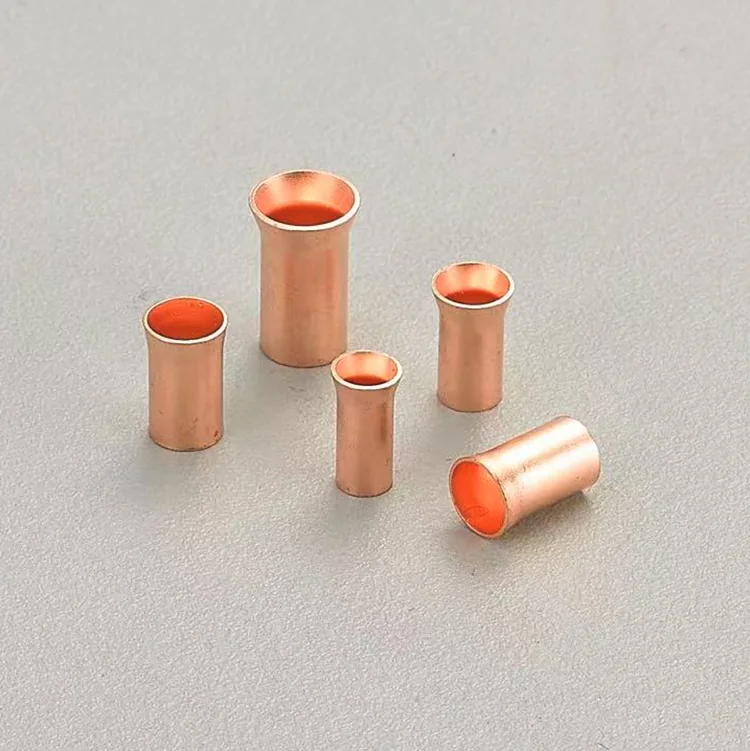

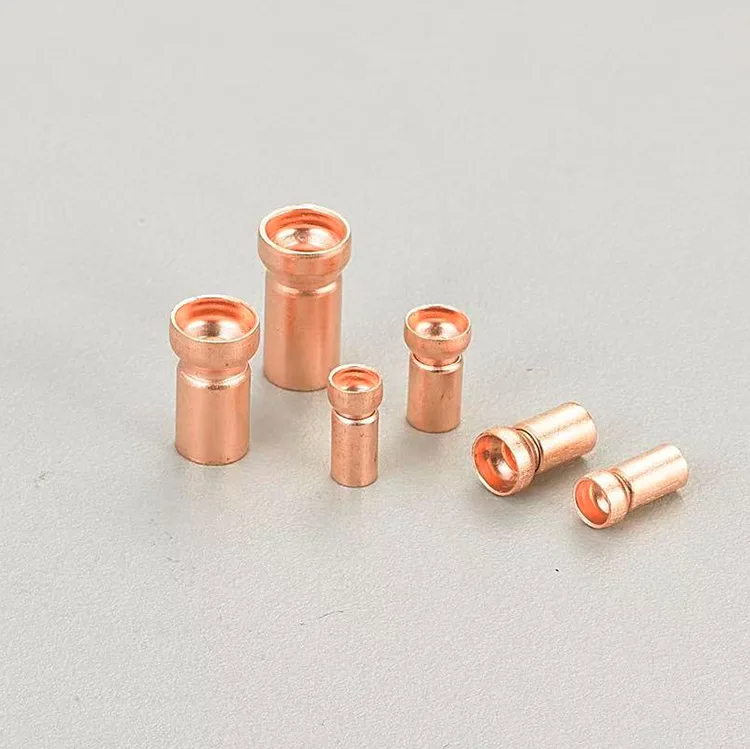

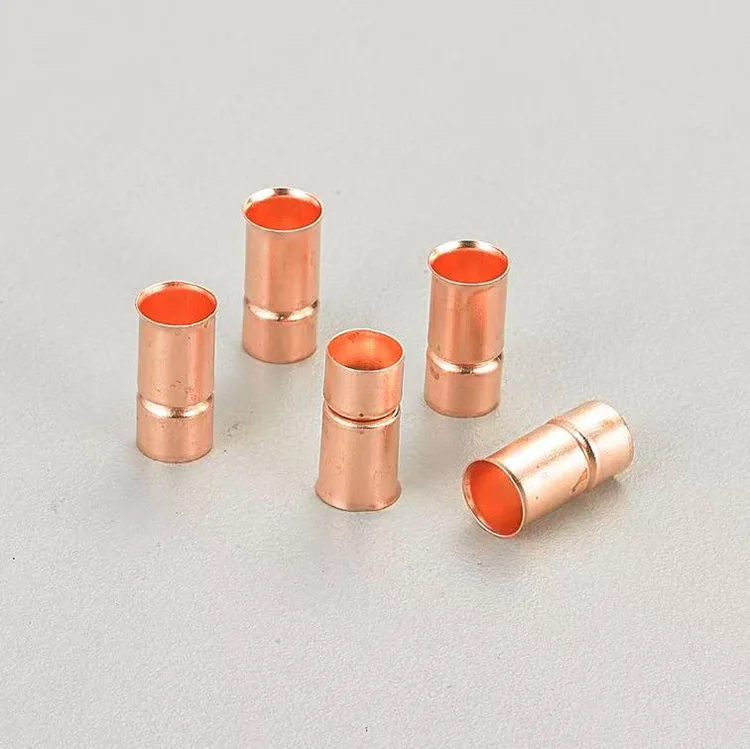

Belagt rød kobber bøsning

Mens rent T2-rødt kobber leverer fremragende bulkledningsevne, bestemmer overfladetilstanden virkelighedens ydeevne ved lodning og kontaktapplikationer. Kvalitetsbelagt rød kobberbøsning tilbydes af Zenko, en professionel producent i Kina. Det løser dette ved at påføre et kontrolleret pletteringslag, der optimerer overfladen til den påtænkte anvendelse - uanset om det er lodning til et printkort, at skabe en aftagelig kontakt eller modstå barske miljøforhold.

Pletteringsprocessen begynder med en præcisionsbearbejdet kobberbøsning. Før plettering gennemgår delen flertrinsrensning og aktivering for at sikre, at pletteringen klæber ensartet. Dette forberedelsestrin er kritisk - dårlig vedhæftning fører til blærer eller afskalning af plettering under termisk cykling, hvilket kompromitterer både æstetik og ydeevne.

Valg af den rigtige belægning til din applikation

Tin Plating er industristandarden for loddeevne. Et 3-15 μm tinlag forhindrer kobberoxidation og giver en overflade, der let loddes ved standard reflow-temperaturer. Zenko kontrollerer fortinningens tykkelse til ±1 μm, hvilket sikrer ensartet loddeydelse på tværs af højvolumenproduktion.

Manufacturing Excellence hos Zenko

Zenko's pletteringslinje er integreret med vores CNC-bearbejdningsværksted, hvilket giver os mulighed for at kontrollere hele fremstillingsprocessen fra råmateriale til færdig, pletteret bøsning. Denne vertikale integration betyder hurtigere ekspedition, bedre kvalitetskontrol og evnen til at imødekomme brugerdefinerede anmodninger, som selvstændige pletteringsbutikker ikke kan håndtere effektivt.

Alle belagte røde kobberbøsninger er ledsaget af måling af pletteringstykkelse (XRF eller tværsnit), adhæsionstestresultater (bøjningstest i henhold til ASTM B571) og loddeevnetestrapporter efter anmodning. Til kunder i regulerede industrier leverer vi også materialecertifikater og RoHS/REACH-overensstemmelsesdokumentation.

Hvor belagte bøsninger leverer værdi

Ved PCB-samling loddes fortinnede røde kobberbøsninger jævnt og pålideligt, hvilket reducerer hulrum og forbedrer samlingens pålidelighed. I RF- og højfrekvenselektronik opretholder forsølvede bøsninger signalintegriteten ved at minimere kontaktmodstanden ved hvert sammenkoblingspunkt. Til industrielle og marine miljøer modstår de forniklede bøsninger korrosion og opretholder ydeevnen over mange års drift.

Zenko arbejder direkte med designingeniører for at specificere den optimale pletteringstype og tykkelse for hver applikation. Vores ingeniørteam kan gennemgå dine tegninger, anbefale alternativer, hvis omkostninger eller ydeevne kan forbedres, og levere prøver til valideringstest. Kontakt os i dag for at drøfte dine behov for fortinnede røde kobberbøsninger.

Start din tilpassede ordre

Send dine specifikationer eller tegninger til Zenko for et hurtigt tilbud og prøvearrangement. Vores ingeniørteam svarer typisk inden for 24 timer med anbefalinger og priser.

Ikke-isoleret endestik (Størrelser kan tilpasses)
							Materiale: Rød kobber (C1220/TP2)
ITEN NR.	Dimension (mm)						Kabelstørrelse
	L	D	d1	W	W1	F	mm2	A.W.G
2,75D	8.5	4	1.8	2.75	3.47	4
3.35D	8.5	4.5	2.3	3.35	3.8	4.5
4.05D	8.5	5.2	2.7	4.05	4.45	5.2
4,55D	11	6.65	3.4	4.55	5.45	6
5.6D	11	7	3.6	5.6	6.02	6
3.4D	8.5	4.4	2.1	3.38	3.8	5.2
1.9D	7.2	3	2.5	1.9	2.4	4.5
4.1D	10.5	4.8	2.5	3.98	4.45	5.6
Plating	Blikbelægning, nikkelbelægning, overfladeantioxidation
Hårdhed og tilstand	M/Å/Å2 (HV45-75/ 90-110/ 110-130)
Bemærkning:	Accepter tilpassede ordrer af enhver størrelse
